参考轨迹和车辆状态

这篇文章讲什么

上一篇讲了自动驾驶控制系统的大框架：

参考轨迹 + 车辆状态 → 控制器 → 加速度 + 转向角

这一篇只讲控制器的两个输入：

• 参考轨迹
• 车辆状态

控制器不是凭空算加速度和转向角的。

它必须先知道两件事：

我应该去哪？
我现在在哪？

参考轨迹回答第一个问题，车辆状态回答第二个问题。

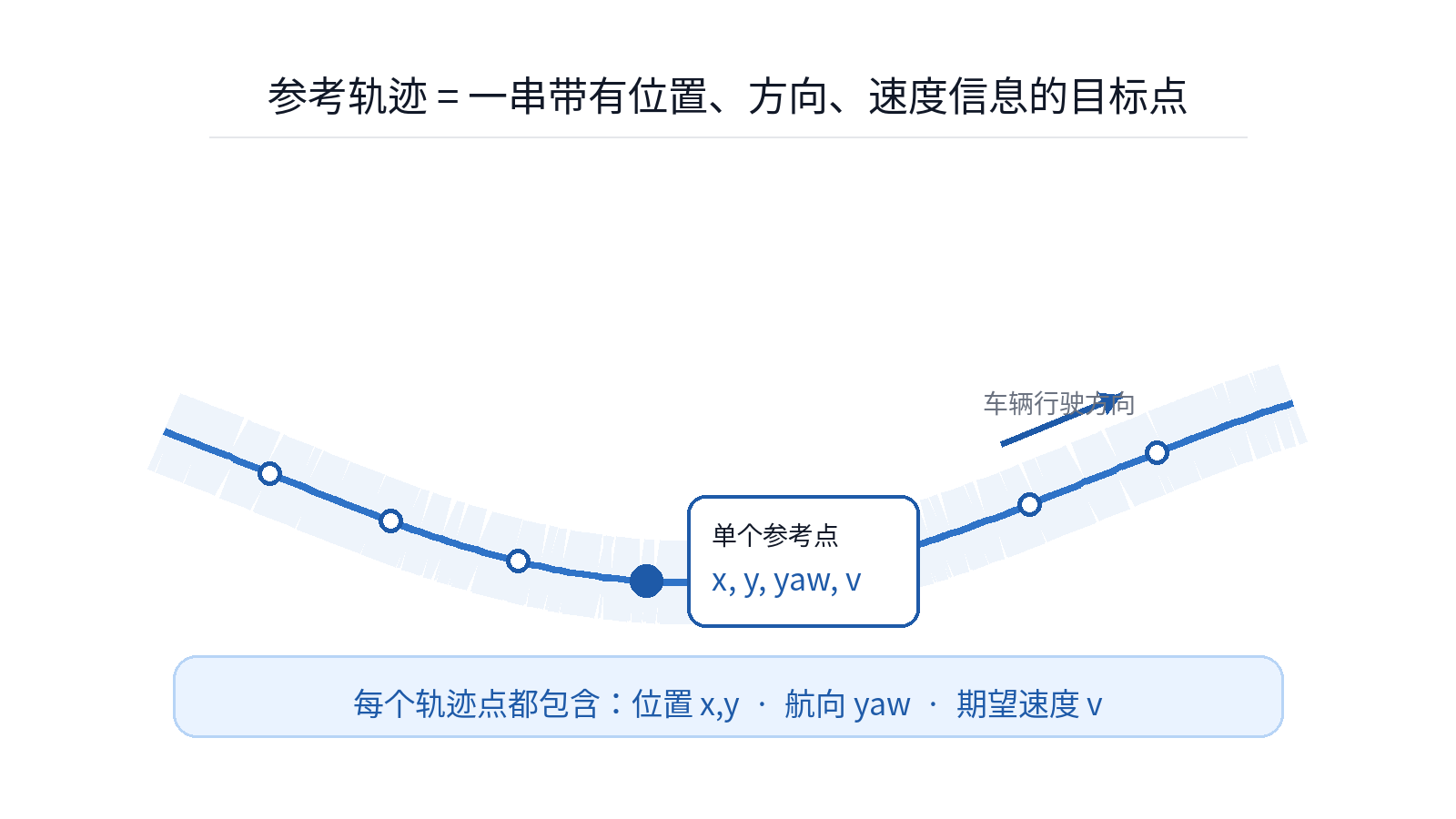

参考轨迹是什么

参考轨迹可以理解成规划模块给控制器的一串目标点。

它不是一句“往前开”，而是一组更具体的数据：

第 1 个点：x, y, yaw, v
第 2 个点：x, y, yaw, v
第 3 个点：x, y, yaw, v
...

每个点都在告诉车辆：

• 这里的位置在哪里
• 这里的车头方向应该是多少
• 经过这里时速度最好是多少

控制器要做的事情，就是让车辆尽量沿着这些点走。

参考轨迹通常包含哪些字段

不同项目里的轨迹格式不完全一样，但入门阶段可以先记住下面这些字段。

最小系统里，不一定每个字段都要用。

如果只是先跑通 P 控制器 + Pure Pursuit，通常最关键的是：

x, y, yaw, v

其中：

• x, y 给横向控制器找目标点
• v 给纵向控制器控制速度
• yaw 帮助理解车辆和轨迹方向是否一致

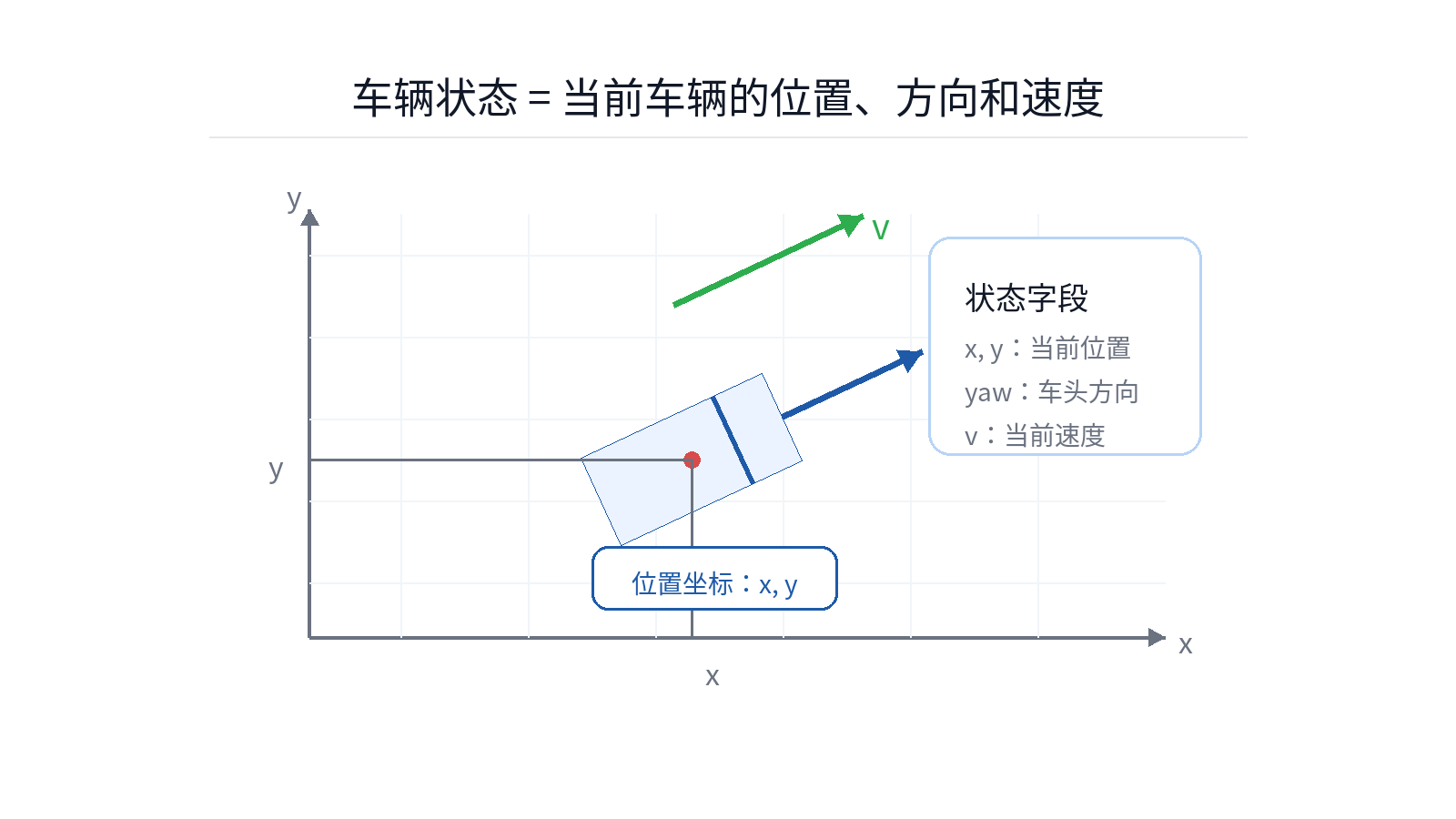

车辆状态是什么

车辆状态描述的是当前车辆自己的情况。

可以理解成控制器每一帧都要读取的“车辆当前状态快照”。

常见字段如下。

最小系统里，最关键的是：

x, y, yaw, v

其中：

• x, y, yaw 给横向控制用
• v 给纵向控制用

控制器为什么需要这些输入

控制器本质上是在不断修正偏差。

纵向控制看的是速度偏差：

速度误差 = 目标速度 - 当前速度

如果目标速度是 10 m/s，当前速度是 8 m/s，说明车慢了，需要加速。

如果目标速度是 10 m/s，当前速度是 12 m/s，说明车快了，需要减速。

横向控制看的是位置和方向偏差。

比如 Pure Pursuit 会在参考轨迹前方找一个目标点，然后让车朝这个目标点开过去。

所以它至少需要：

• 当前车辆位置
• 当前车辆朝向
• 前方参考轨迹点

这就是为什么控制器离不开参考轨迹和车辆状态。

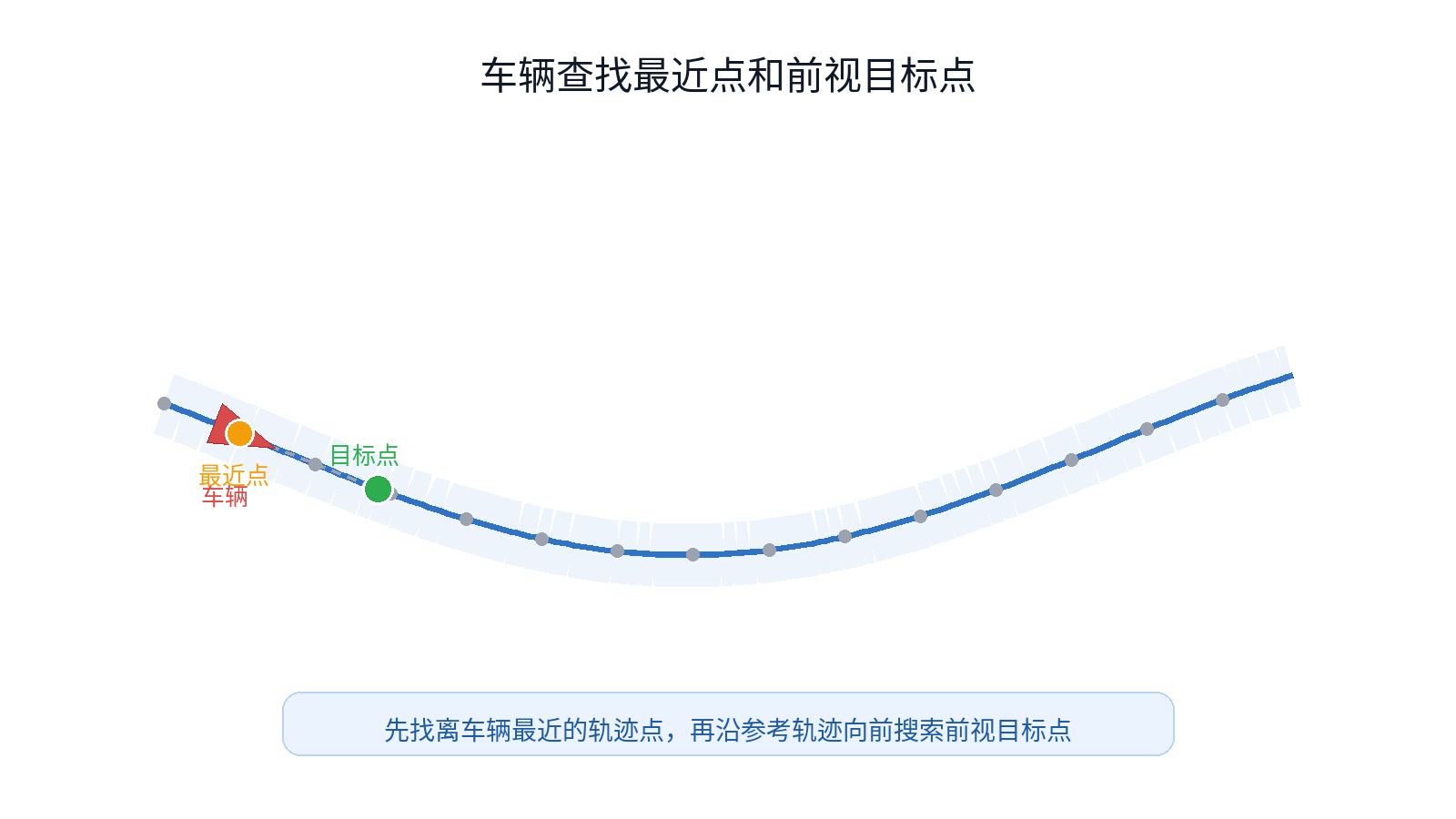

最近点和目标点

实际控制时，参考轨迹通常是一长串点。

控制器不会每次都看完整条轨迹，而是先找到车辆附近的点。

最常见的做法是：

1. 遍历参考轨迹
2. 找到离当前车辆最近的点
3. 再沿着轨迹往前找一个目标点
4. 把这个目标点交给控制器

这个“前方目标点”对 Pure Pursuit 很重要。

它不是让车盯着脚下最近点，而是让车看向前方一点点。

这样车辆会更平滑地沿着轨迹走。

最小伪代码

参考轨迹和车辆状态进入控制器之前，可以先整理成下面这种流程：

reference_path = load_reference_path()

while running:
    state = get_vehicle_state()

    nearest_point = find_nearest_point(reference_path, state)
    target_point = find_target_point(reference_path, nearest_point)

    target_speed = target_point.v
    target_position = (target_point.x, target_point.y)

    send_to_controller(state, target_point)

这一步做完之后，控制器就知道：

• 当前车辆在哪里
• 当前车辆速度是多少
• 前方应该追哪个点
• 目标速度是多少

后面的纵向控制和横向控制，都是基于这些输入继续计算。

小结

这一篇只需要记住一句话：

控制器要想算出加速度和转向角，必须先知道参考轨迹和车辆状态。

参考轨迹告诉控制器：

我应该去哪

车辆状态告诉控制器：

我现在在哪

有了这两个输入，后面才谈得上车辆模型、纵向控制和横向控制。
